Y系列高压电机定子矽钢片爆洞修复工艺
4000KW同步电机
一、现场检测:
定子线圈12槽接地,绝缘击穿,线圈烧断,其中3槽铁芯中心部位爆洞长度分别为50cm,22cm,10cm,有6槽槽楔上沾溅线圈熔化的铜沫,槽楔焦黑。
二、委方要求:
1、整机解机,更换定子损坏部分矽钢片,作部分错位叠装,所有矽钢片平压镀漆恢复至原性能。
2、更换定子全部线圈绕组,由B级升为F级绝缘,VPI真空浸漆,负载极限温升控制在120℃以内,大修时间为12天,保质期2年。
三、根据委方要求公司组织集团公司各大电机制造厂专家、工程师反复研讨论证,制定了284小时倒计时抢修计划方案。
1、定子线圈用拉排机(感应加热,低温<100℃)拆除全部原旧线圈。
2、定子铁芯用500T压机从机壳中压出,考虑到机壳在加压中会有微量变形,压装前用6100螺杆6根串通加固。
3、按原冷轧矽钢片材质及尺寸(原6等分)定制冲压矽钢片约1/5约500kg。
4、其余4/5矽钢片平整,修去毛刺,抛光,连同原定制500kg矽钢片,经平镀机镀绝缘层后,按其角度用定位槽梢错位叠片,恢复到原铁芯尺寸,机壳进烘房加热,过盈压装铁芯,立车校调定子同心度,作铁损温升试验。
5、定子线圈采用F级聚硒亚胺双玻为主绝缘的MICACASTIC类少胶去母成型线圈。嵌线后采用VPI真空加压无溶剂449-1整浸处理(真空度40pa/工作压力0.7Mpa)封堵线圈间空隙,加强绝缘,又使原止槽口,在拆除线圈时松动部分得以填充,从而保证了槽楔定位牢固,矽钢片同线圈连结成一体,大幅度提高了该电机的绝缘散热性能,增大了温升予留空间,为延长电机使用寿命创造了条件。
该电机经本公司修理后已正常运转多年,各项电气机械参数均符合GB标准,由于采用了VPI高新技术使绝缘等级真正达到F级,具有更高的热稳定性,负载极限温升始终<100℃,赢得了用户的信任。
定子铁心槽口部位烧熔
定子铁心因线圈短路烧熔一槽铁心
经VPI真空压力浸漆,定子线圈坚硬如钢,保证了槽楔定位牢固,矽钢片间绝缘良好,铁心和线圈粘接成一体。大大提高了定子线圈,铁心和寿命.
叠装后的矽钢片铁芯经油液压机压装定型
组装后的定子正在做铁损试验

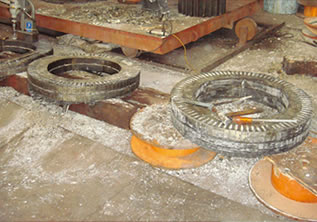

解体拆除的矽钢片铁芯
采用导向样板进行错位叠装经镀漆平压后的矽钢片
