电机修理时如何辨别三相异步电动机绕组头和尾的方法
使用日久的三相异步电动机，常因定子三相绕组引出线头上标号模糊不清或遗失，而造成定子三相绕组引出线的头、尾标号混乱。因此，往往由于定子绕组一相反接而引起电动机损坏的严重事故。所以，简捷而准确地辨别出电动机定子三相绕组引出线的头、尾端，是非常重要的。
辨别电动机定子绕组引出线头、尾端的常见方法如下：
1、剩磁法
1）先找出三个绕组
用1只直流毫安表（或万用表的mA、uA挡），先测试被试电动机3相绕组的6个引出线头，凡通路的两个引出头作为1组，共分为3组。
2）用剩磁法确定头、尾端

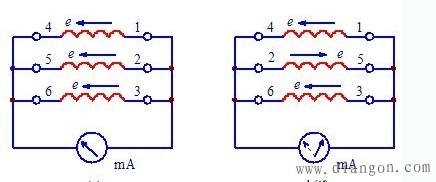

将毫安表接入3组中任意两组的两个引出线头间，其它四个引出线头可以随意串联，如图1的a图所示。此时用手将电动机转子慢慢转动，如果毫安表表示不动或摆动幅度很小，说明接法正确（即角接头、尾正常），图1的a图所示；如指针摆动，可先将未同毫安表相连的一组的两个引出线头调换后再试，如图1的b图所示。如指针不动了，说明起、完头调对了。若指针仍然摆动，则说明毫安表接入的两组引出线头中，皆为头或尾，如图1的c、d所示。此时，可调换毫安表接入的两组中一组的引出线的头、尾位置后再试，直至准确为止。
图1 用剩磁法确定绕组的头、尾
这一方法是靠转子旋转时，转子中的剩磁在定子三相绕组内感应出电动势，才能使毫安表辨别引出线的头、尾来。但是，这个感应电动势的大小是与转子剩磁的大小，线圈匝数的多少和转子转动速度的快慢等因素有关。所以，在测量时必须注意：
1）电动机转子必须有剩磁，即电动机必须是运转过的；
2）；转子转动速度的快慢要均匀，不能相差太大。
剩磁法的另一检测方法：
转动转子，如指针表不动，无电流指示（见下图a），说明绕组的头、尾接法是正确的。即1、2、3三相绕组的3个头是连接在一起的（4、5、6三相绕组的尾也是连接正确的）；如果有电流表有电流指示（见下图b），说明连接错误，对调后再试。
图2 剩磁和电流表法
其原理是，当连接正确时，三相绕组的电流矢量和为零，没有电流指示；头、尾接错时，电流和不为零，有电流指示。
2、交流感应法
有一台36V安全行灯变压器，碰擦电动机定子三相绕组的门个引出线头，把碰擦后有火花的两个引出线作为一组，共分三组。
然后把三组中的4、5、6（见图2）三个线头连接在一起，接到变压器输出电源线的一端，而任取三组中的另一线头（如3），接至变压器输出电源线的另一端。将余下的两个线头1、2相到碰擦，若无火花，则1、2端皆为起头（或完头）；再另换线头2，接于变压器电源输出线上，把1、3相互碰擦，若又无火花，则说明线头3与1、2相同，也为起头（或完头）。若碰擦时有火花产生，应将4、5、6中任意调换一个绕组的起、完头，然后再想到碰擦，直至没有火花，则可辨别出两组的同名端。
图3 （外供交流电源）交流感应法
此法也可用一只交流电压表来进行。把3、6两线头接于变压器的输出电源线上，用交流电压测量3、2线头与3、1线头之间的电压U32、U31，若 U32≈U31> U36，则线头1、2、3（或线头4、5、6）同为起头或完头；若U32≈U31< U36，则表示3、6两线头接反了，对调3、6线头即可；同相，若U32>U36，而U31<U36，则表示1、4两线头反了，调换1、4两线头即可。
以上检测原理，是利用两绕组的同名端串联相接，感生电压接抵消，异名端串联相连，感生电压相加的原理，进行检测的。即为其中一相绕组提供交流电压，测量三绕组的感应电压的加、减来实现的。
3、交流指示灯（或交流电压表）法
将其中一相绕组接入36低压交流电源，另外两相绕组串接起来接灯泡，如果灯泡亮，说明两相绕组的头尾串联的连接正确；如果灯泡不亮，说明两相绕相感应电势相抵消，是头与头相串联。
图4 交流指示灯法
测量原理：头尾串联时，感应电势为矢量和；头头串联时，感应电势为矢量差。
4、直流法
用一只万用表和一节干电池，先将六个引出线头分出三组，标上标号，然后接成下图a所示电路。当开关K闭合瞬间，能看到指针向一个方向大幅度摆动时，表示被测两绕组的起头和完头相连；如指针颤动或不动，表现被测两绕组是头和头（或尾和尾）相连，两者的差异一目了然。另一绕组的头、尾也按同样方法测出。此法中所用的万用表，可用一只耳机代替。当K关合时，如耳机中有明显的喀啦声，表示被测两相绕组是起头和完头相连；若开关闭合时耳机内无响声，则说明被测两绕组是起头和起头（或完头和完头）相连。须注意，选取耳机的直流电阻须在4000欧姆左右。
图5 直流法确定头尾的方法
直流法的另一个检测办法：
采用上图b的接线方式，首先确定电源正端连接绕组的端子为头（如3），用mA电流表或mV电压表连接于任一绕组的两端，当开关K接通瞬间，观察电流/电压表指针的摆动方向，若摆动方向是正方向（往数值大方向），说明连接电流/电压表红表笔一端的绕组端与电源正端所接绕组端同为头（或尾，或称为同名端）。再依次连接另一绕组，确定绕组的头、尾。
此方法，不再测量数值的大小，而着重由指针的摆动方向（感应电压极性的正、负）上，确定绕组的头、尾。
5、运行电流法
先把电动机的六个引出线端头分成三组，然后各相绕组任取一个引出线头并在一起，连接成星形，再将另外三个引出线头接于三相平衡电压，使电动机在空载或轻载的条件下运转（可由钳形表监测电流值判断），若其中某一相的头尾端调错，则该相绕组内的电流为最大，使熔丝断掉。将熔丝断掉的那一相绕组的头、尾对调一下，使可纠正。这种方法仅适用于小功率电动机。
